Proyectos símil MakeyMakey con Arduino

Buscando una alternativa más económica al MakeyMakey, un proveedor de Arduino nos ofreció esta placa:
https://www.amazon.es/Funduino-SHIELD-Analog-Keyboard-Arduino/dp/B00SWMG3LI


A continuación los pasos que hemos hecho para hacer que funcione (con Windows 7 64 bits), después de varias pruebas:



Utilizando como software Snap4Arduino:

  • Conectar Arduino UNO a un puerto USB
  • Abrir el IDE de Arduino, detectar placa y puerto
  • Subir FirmataStandard (Archivos / Ejemplos / Firmata) a la placa
  • Conectar Shield a otro puerto USB

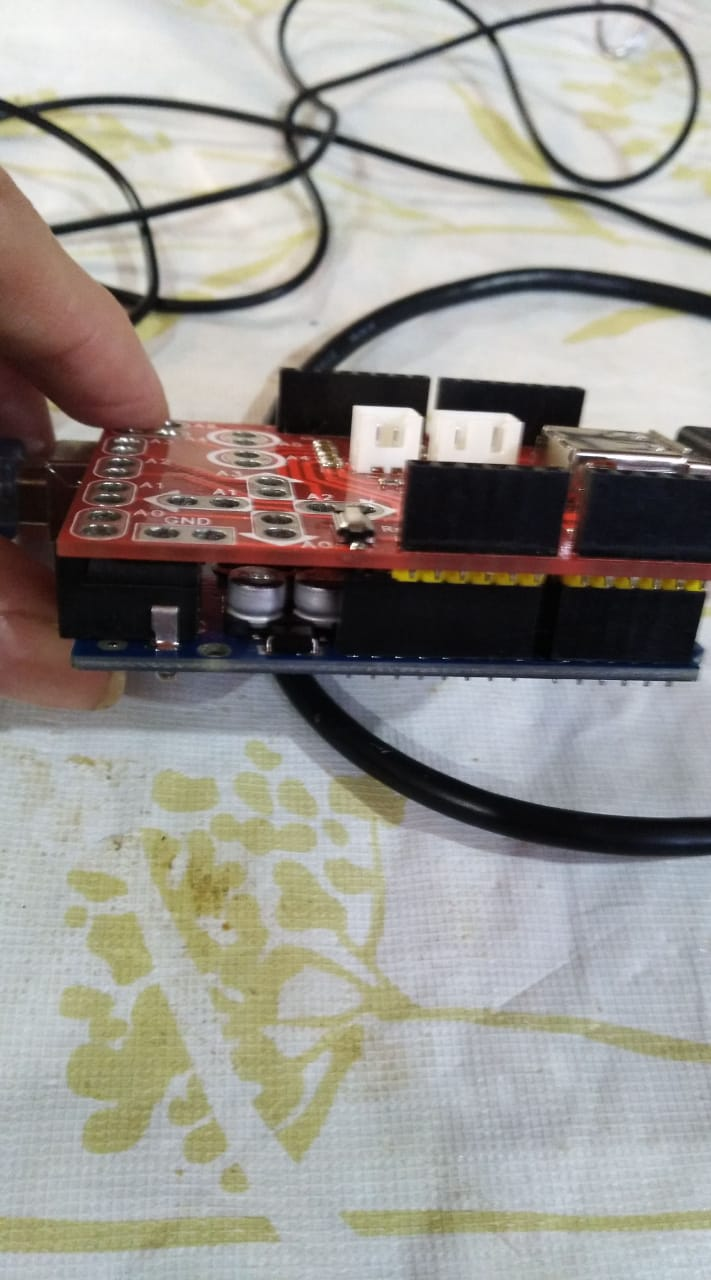

  • Colocar shield en el Arduino

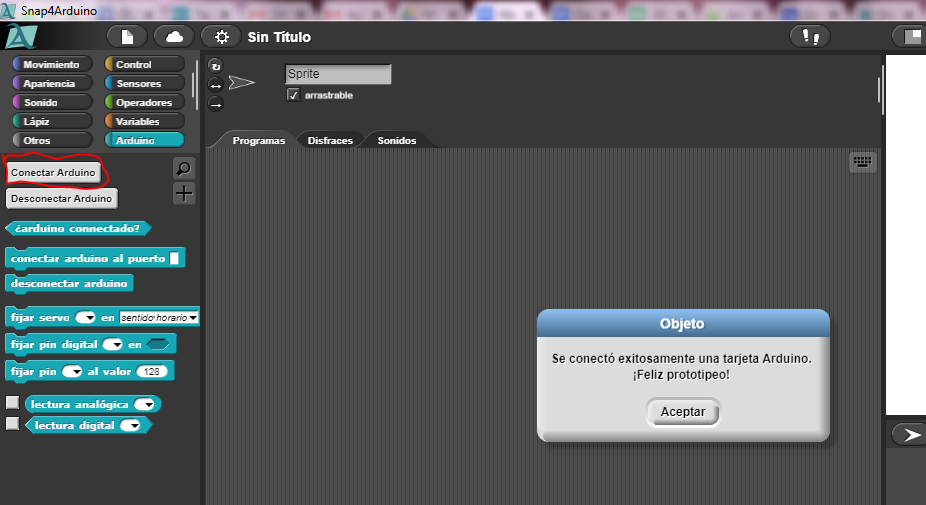

  • Abrir snap4Arduino
  • Detectar la placa




  • Luego, programar cada salida Analógica (A0, A1, A2, A3, A4 y A5)

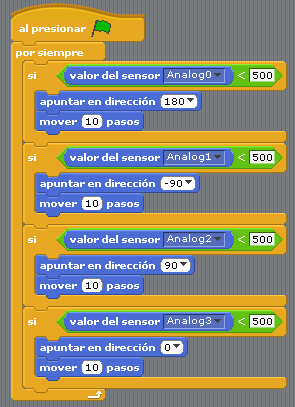

Para movimiento
Para sonido


Otra opción es programar variables (si se va a trabajar con niñ@s, les puede resultar más visual al momento de programar)

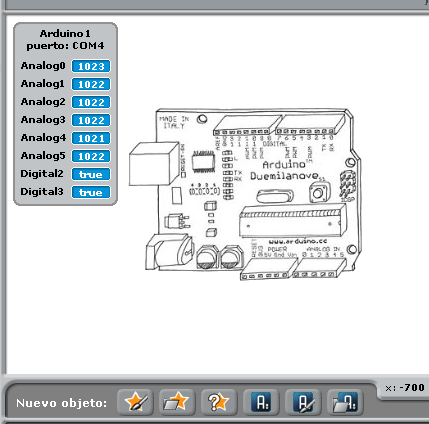

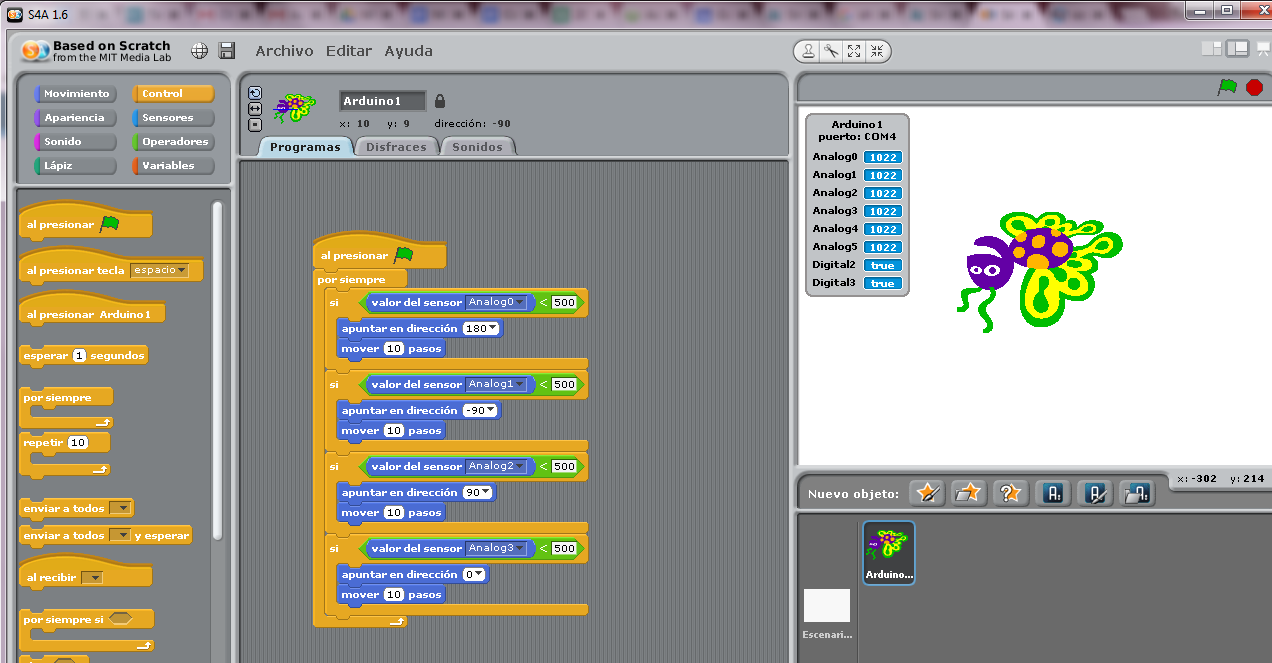

Con S4A (recordar que primero se debe instalar el programa de S4A en el Arduino):



(Sugiero colocar el valor del sensor en una variable para que el nombre sea amigable si se trabaja con niñ@s)

Lo probamos también con Mblock pero aleatoriamente se cuelga, no lo recomiendo.

Una vez que funciona, se puede utilizar para realizar cualquiera de los proyectos que se realizan con MakeyMakey (banana piano, guitarra de cartón, etc.) y cualquiera que permita actuar cuando el Arduino detecte que el circuito ha sido cerrado (GND + cualquiera de las salidas analógicas).

Gracias Aldo Ferrari!!!
